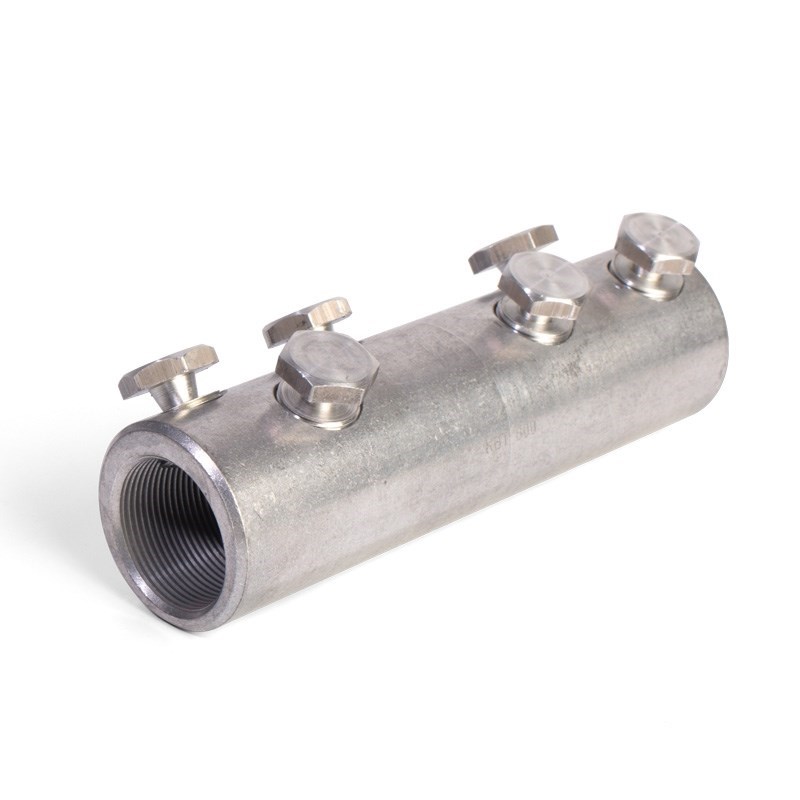

Болтовой соединитель КВТ 6СБЕ-800

Болтовой соединитель КВТ 6СБЕ-800 изготовлен по ТУ 3449-009-97284872-2006. Предназначен для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения. Эксцентриковое отверстие под кабельную жилу в корпусе соединителя. Рабочее напряжение: до 10 кВ. Материал корпуса и болтов: специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы. Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения. На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Инструмент для монтажа: набор НМБ-6 (КВТ). Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.

Наименование	Диапазон сечений min. (мм.кв)	Диапазон сечений max. (мм.кв)	Длина снятия изоляции (мм)	Внутренний диаметр max. (мм)	Цена, руб
Болтовой соединитель КВТ 4СБЕ-25/50	25	50	31,5	11	394 ₽
Болтовой соединитель КВТ 4СБЕ-70/120	70	120	43,5	17	662 ₽
Болтовой соединитель КВТ 4СБЕ-150/240	150	240	53,5	25	985 ₽
Болтовой соединитель КВТ 6СБЕ-300/400	300	400	68,5	26	1 339 ₽
Болтовой соединитель КВТ 6СБЕ-500/630	500	630	87	35	6 520 ₽
Болтовой соединитель КВТ 6СБЕ-800	-	800	90	40	7 815 ₽
