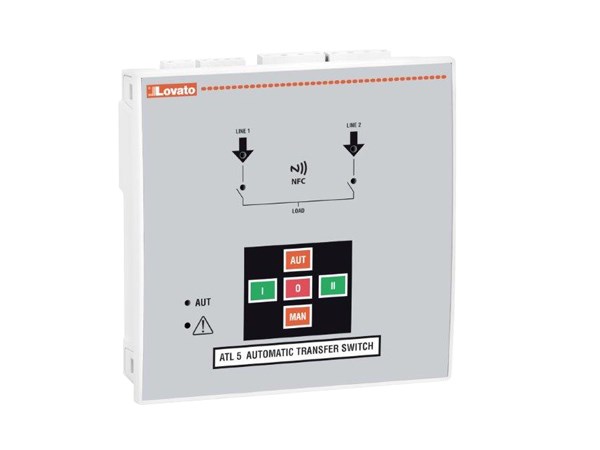

Контроллер АВР Lovato ATL500 (два ввода) 030429

Описание

Контроллер АВР Lovato ATL500 (два ввода) 030429 - это контроллер систем автоматического ввода резерва (АВР), предназначенный для автоматического или ручного переключения нагрузки с главной линии (сети) MAIN LINE на резервную линию SECONDARY LINE и обратно.

Он контролирует два входа трехфазного напряжения и на выходе подключает линию, параметры которой находятся в допустимых пределах. Оперативное питание прибора от клемм измерения напряжений позволяет автоматически выбирать лучшую из имеющихся линий для питания прибора, при этом отсутствует необходимость использования внешнего устройства для контроля и выбора линии, с которой берется напряжение питания. Цифровые выходы могут контролировать контакторы или моторизованные переключатели/рубильники для переключения нагрузки с одной линии на другую.

Общие характеристики:

• Оперативное питание от обоих измерительных входов (L1-N) 110…240VAC (диапазон 90…300 В переменного тока).
• Входы измерения трехфазного напряжения с нейтралью.
• Мнемосхема состояния системы на передней панели прибора.
• 4 светодиода для индикации состояния источников и контакторов / переключателей.
• 2 светодиода для индикации активных аварийных сигналов и включенного автоматического режима.
• 5 клавиш для выбора режима работы и ручного переключения I-0-II.
• 2 потенциометра на задней панели, которые могут использоваться для задания времени задержки после восстановления готовности линии (настройка по умолчанию) или для задания времени задержки срабатывания защит при достижении пороговых значений.
• Свойства аварийных сигналов, полностью задаваемые пользователем.
• Высокая точность измерений благодаря измерению истинного среднеквадратичного значения (TRMS).
• Линия 1: Вход измерения напряжений трехфазной сети + нейтраль.
• Линия 2: Вход измерения напряжений трехфазной сети + нейтраль.
• Выбор режима: сеть-сеть или сеть-генератор.
• Управление контакторами или моторизованными переключателями.
• Контроль состояния трехфазных сетей с нейтралью, двухфазных или однофазных сетей.
• Контроль фазных и/или межфазных напряжений.
• Контроль минимального напряжения, максимального напряжения, отсутствия фазы, последовательности фаз, асимметричности, минимальной частоты и максимальной частоты; для каждого типа контроля его активация и задержка срабатывания являются независимыми от аналогичных параметров других типов.
• Пороговые значения напряжения с программируемым гистерезисом.
• Прибор готов к работе с заводскими настройками без необходимости выполнения какого-либо программирования.
• Встроенная технология NFC для программирования параметров (задания номинальных значений параметров системы, параметров переключения нагрузки, функции потенциометров, функций входов/выходов, свойств аварийных сигналов) со смартфона и планшета с помощью приложения NFC.
• 2 программируемых цифровых входа.
• 3 программируемых цифровых выходов:
  • 2 реле с НО контактом 8A 250VAC;
  • 1 реле с перекидным контактом 8A 250VAC.
• Класс защиты с передней стороны IP40 может быть увеличен до IP65 при использовании опционального уплотнения EXP8001, IP20 со стороны клемм.
• Вес: 580 г.

Сертификаты:

• RCM.

Соответствие:

• IEC/EN 61010-1;
• IEC/EN 61010-2-030;
• IEC/EN 60947-1;
• IEC/EN 60947-6-1;
• IEC/EN 61000-6-2;
• IEC/EN 61000-6-3.

Наименование	Напряжение питания (В)	Количество выводов	Номинальное напряжение min (В)	Номинальное напряжение max (В)	Цена, руб
Контроллер АВР Lovato ATL500 (два ввода) 030429	110…240VAC	2	110	415
Контроллер АВР Lovato ATL610 (два ввода, ЖК экран, доп. модули) 030430	12/14VDC, 110...240VAC	2	100	480	109 993 ₽
