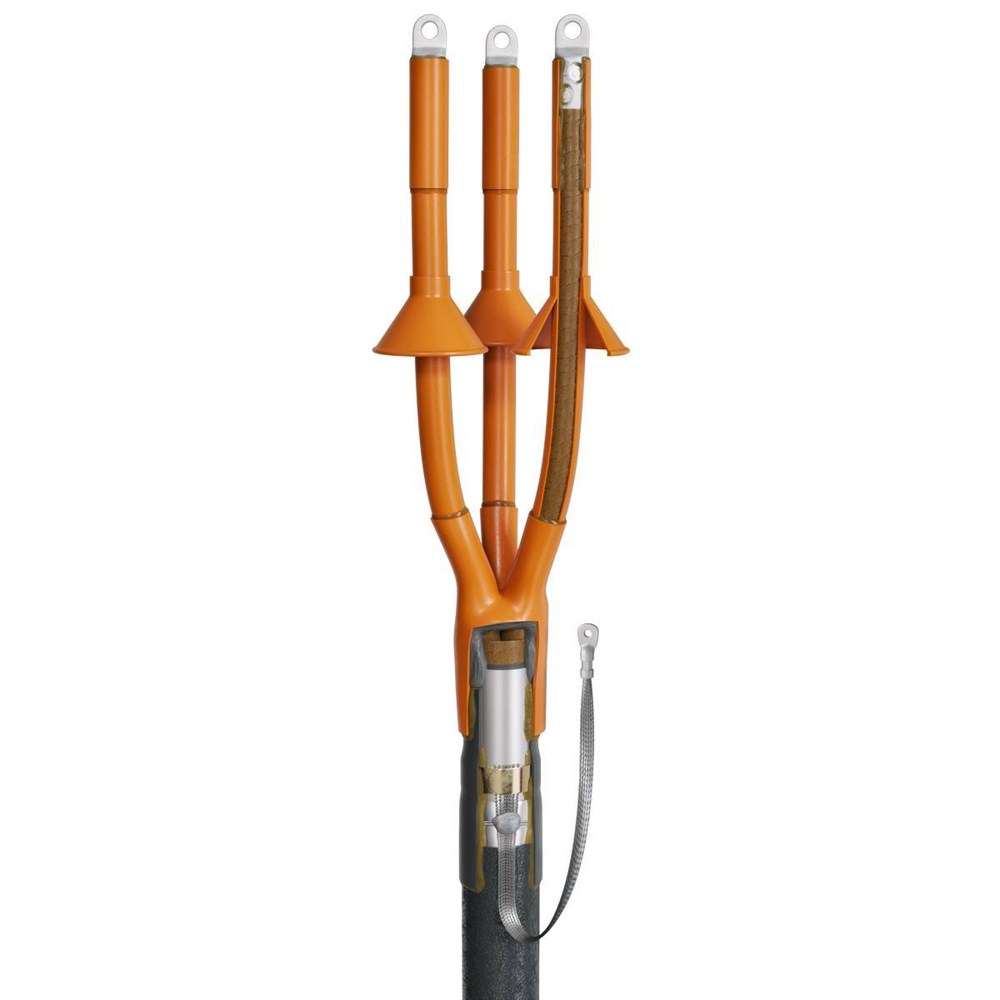

Концевая кабельная муфта КВТ 3КНТп-10-70/120 (Б)

Описание

Концевая кабельная муфта КВТ 3КНТп-10-70/120 (Б) предназначена для оконцевания 3-х жильных кабелей:

• с бумажной маслопропитанной изоляцией;
• с броней из стальных лент или без брони;
• с общей алюминиевой или свинцовой оболочкой;
• на напряжение 6 и 10 кВ.

Особенности кабельной муфты:

• Соответствует требованиям ГОСТ 13781.0-86.
• Типы монтируемых кабелей:
  ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.
• Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета.
• Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях.
• Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки.
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки.
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А».
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).

Наименование	Тип кабеля	Количество жил в кабеле	Рабочее напряжение, до (кВ)	Сечение кабеля max. (мм²)	Комплектация	Цена, руб
Концевая кабельная муфта КВТ 3КНТп-10-25/50	без брони с броней	3	10	50	без болтовых наконечников	3 585 ₽
Концевая кабельная муфта КВТ 3КНТп-10-70/120	без брони с броней	3	10	120	без болтовых наконечников	4 099 ₽
Концевая кабельная муфта КВТ 3КНТп-10-25/50 (Б)	без брони с броней	3	10	50	с болтовыми наконечниками	4 277 ₽
Концевая кабельная муфта КВТ 3КНТп-10-25/50 (Б) (пайка)	без брони с броней	3	10	50	с болтовыми наконечниками	4 491 ₽
Концевая кабельная муфта КВТ 3КНТп-10-150/240	без брони с броней	3	10	240	без болтовых наконечников	4 645 ₽
Концевая кабельная муфта КВТ 3КНТп-10-70/120 (Б)	без брони с броней	3	10	120	с болтовыми наконечниками	5 382 ₽
Концевая кабельная муфта КВТ 3КНТп-10-70/120 (Б) (пайка)	без брони с броней	3	10	120	с болтовыми наконечниками	5 651 ₽
Концевая кабельная муфта КВТ 3КНТп-10-150/240 (Б)	без брони с броней	3	10	240	с болтовыми наконечниками	6 688 ₽
