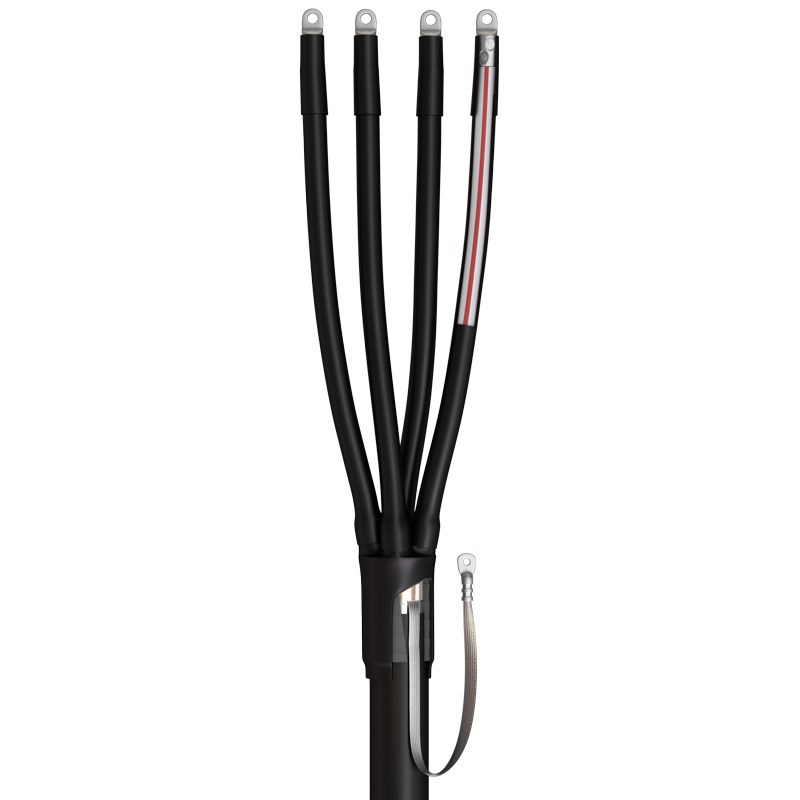

Концевая кабельная муфта КВТ 4ПКТп(б)-1-16/25
Скидка 10%
Концевая кабельная муфта КВТ 4ПКТп(б)-1-16/25
Код товара:
1827489
Артикул:
КВТ 60351
Габариты (мм):
580
x
160
x
10
Вес:
0,35
кг.
Ед. измерения:
шт
Есть в наличии
Количество:
Описание
Концевая кабельная муфта КВТ 4ПКТп(б)-1-16/25 предназначена для оконцевания 4-х жильных кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ);
- с броней и без брони;
- на напряжение до 1 кВ.
Особенности кабельной муфты:
- Соответствует требованиям ГОСТ 13781.0-86.
- Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, NYY.
- Комплект для 4-х жильных кабелей универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки.
- Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа.
- Для кабелей с броней используется непаяная система заземления.
- Базовая комплектация включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к бронелентам.
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям.
- Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники.
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).
Таблица сравнения характеристик:
 Наименование |
Тип кабеля
|
Количество жил в кабеле
|
Рабочее напряжение, до (кВ)
|
Сечение кабеля max. (мм²)
|
Комплектация
|
 Цена, руб |
| Концевая кабельная муфта КВТ 4ПКТп-1-16/25 | без брони | 4 | 1 | 25 | без болтовых наконечников |
1 109 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-25/50 | без брони | 4 | 1 | 50 | без болтовых наконечников |
1 300 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-70/120 | без брони | 4 | 1 | 120 | без болтовых наконечников |
1 456 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-16/25 | с броней | 4 | 1 | 25 | без болтовых наконечников |
1 492 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-16/25 (Б) | без брони | 4 | 1 | 25 | с болтовыми наконечниками |
1 655 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-25/50 | с броней | 4 | 1 | 50 | без болтовых наконечников |
1 772 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-150/240 | без брони | 4 | 1 | 240 | без болтовых наконечников |
1 817 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-70/120 | с броней | 4 | 1 | 120 | без болтовых наконечников |
2 033 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-150/240 | с броней | 4 | 1 | 240 | без болтовых наконечников |
2 399 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-300 | без брони | 4 | 1 | 300 | без болтовых наконечников |
2 789 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-300/400 | без брони | 4 | 1 | 400 | без болтовых наконечников |
2 821 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-300 | с броней | 4 | 1 | 300 | без болтовых наконечников |
3 240 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-70/120 (Б) | без брони | 4 | 1 | 120 | с болтовыми наконечниками |
3 092 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-70/120 (Б) | с броней | 4 | 1 | 120 | с болтовыми наконечниками |
3 611 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-150/240 (Б) | без брони | 4 | 1 | 240 | с болтовыми наконечниками |
4 493 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп(б)-1-150/240 (Б) | с броней | 4 | 1 | 240 | с болтовыми наконечниками |
5 112 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-300 (Б) | без брони | 4 | 1 | 300 | с болтовыми наконечниками |
7 535 ₽
|
| Концевая кабельная муфта КВТ 4ПКТп-1-300/400 (Б) | без брони | 4 | 1 | 400 | с болтовыми наконечниками |
7 618 ₽
|
Характеристики
- Кабельные разъемы
-
Видкабельная муфта
-
Типконцевая
-
Режим работытермоусадка
-
Сечение кабеля min. (мм²)16
-
Сечение кабеля max. (мм²)25
-
Тип кабеляс броней
-
Изоляция кабеляпластмассовая
-
Количество жил в кабеле4
-
Комплектациябез болтовых наконечников
-
Рабочее напряжение, до (кВ)1
-
Установкавнутренняя, наружная
-
Вес (кг)0,35
-
Гарантийный срок эксплуатации5 лет
-
Упаковкап/э пакет
-
Рабочая температура min (°С) КР-50
-
Рабочая температура max (°С) КР+50
