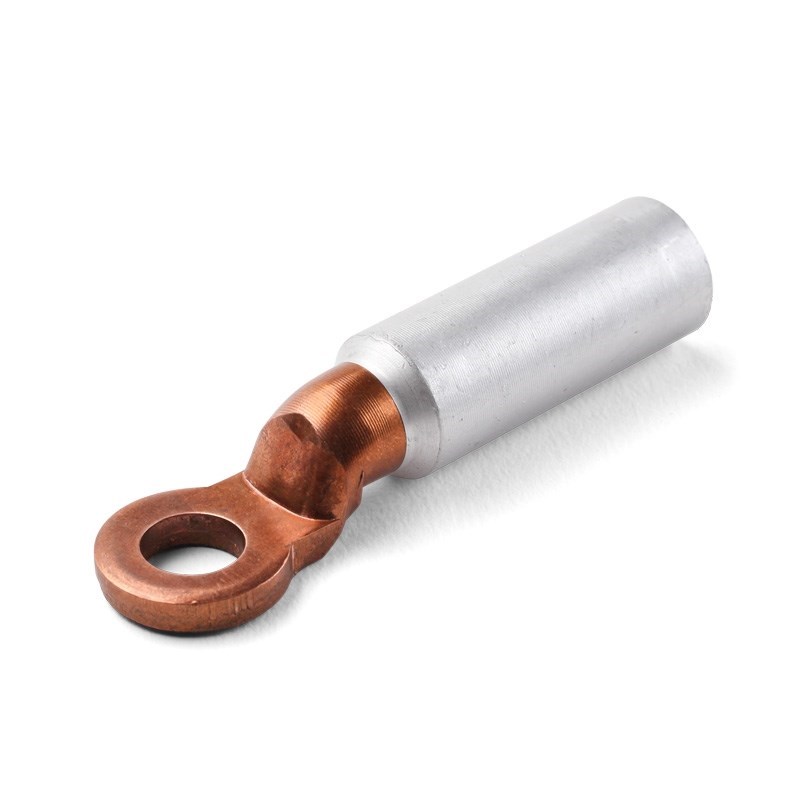

Медно-алюминиевый кабельный наконечник КВТ ТАМ(с) 70-12
Описание
Медно-алюминиевый кабельный наконечник КВТ ТАМ(с) 70-12 предназначен для оконцевания опрессовкой алюминиевых кабелей и проводов и последующего подключения их к медным шинам и клеммам электротехнических устройств. Рабочее напряжение: до 35 кВ. Материал: электротехнический алюминий марки АД1 и медь марки М1. Медная и алюминиевая части наконечника соединены между собой методом фрикционной сварки и обеспечивают прочный контакт металлов на молекулярном уровне. Лопатка наконечников смещена относительно центральной оси и расположена ниже цилиндрического корпуса. В соответствии с европейскими стандартами, контактная лопатка полностью выполнена из электротехнической меди. Граница между медной и алюминиевой частями наконечника проходит по «шейке», что исключает возможный контакт алюминия с медной шиной и образование гальванической пары. Трубная часть наконечников изготовлена из алюминиевого прутка и имеет сплошную закрытую конструкцию. Секторные жилы рекомендовано предварительно скруглить набором матриц НМ-300 С (КВТ).
 Наименование |
Размер винта
|
Сечение кабеля 2-3 класса гибкости (мм.кв)
|
Внешний диаметр лопатки наконечника (мм)
|
Толщина лопатки
|
Внутренний диаметр max. (мм)
|
Количество в упаковке (шт)
|
 Цена, руб |
| Медно-алюминиевый кабельный наконечник КВТ ТАМ(с) 16-10 | М10 | 16 | 20 | 3,5 | 6,1 | 10 |
|
Характеристики
- Наконечники, гильзы, разъемы для проводов/кабелей (Кабельная арматура)
-
Виднеизолированный
-
Типкольцевой, прямой, сварной
-
СерияТАМ(с)
-
Материалэлектротехническая медь марки М1, электротехнический алюминий марки АД1
-
Размер винтаМ12
-
Сечение кабеля 2-3 класса гибкости (мм.кв)70
-
Диаметр крепежного отверстия наконечника (мм)13
-
Внешний диаметр лопатки наконечника (мм)24
-
Толщина лопатки5
-
Длина снятия изоляции (мм)47
-
Общая длина (мм)95
-
Внешний диаметр (мм)20
-
Внутренний диаметр max. (мм)11,5
-
Рабочее напряжение max. (кВ)35
-
Количество в упаковке (шт)5
