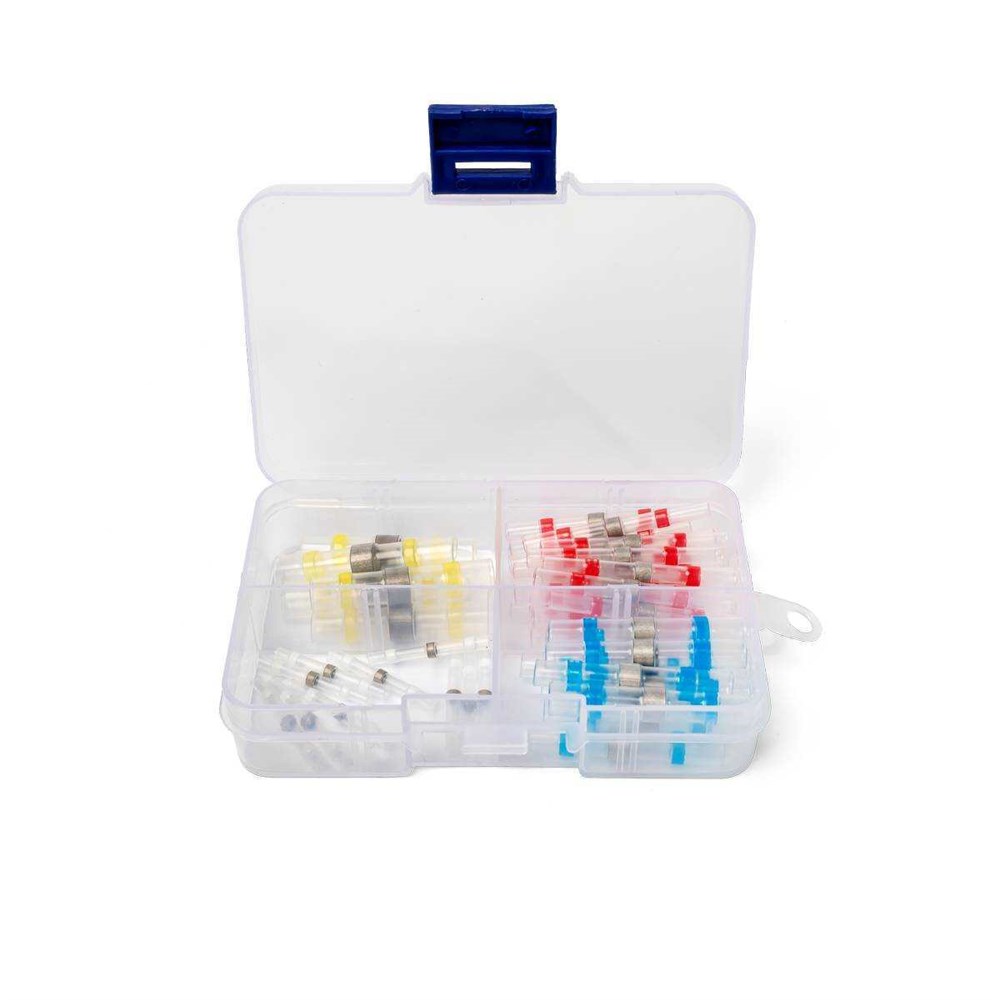

Набор термоусаживаемых соединителей под пайку КВТ ПК-Т-50
Скидка 10%
Новинка
Набор термоусаживаемых соединителей под пайку КВТ ПК-Т-50
Код товара:
1827356
Артикул:
КВТ 83605
Габариты (мм):
110
x
70
x
25
Вес:
0,1
кг.
Ед. измерения:
упак
Количество в упаковке (шт):
50
Есть в наличии
Количество:
Описание
Набор термоусаживаемых соединителей под пайку КВТ ПК-Т-50 предназначен для паяного соединения встык многопроволочных медных проводов. Не требуют использования флюса для монтажа. Материал изоляции: сшитый полиэтилен, не содержит галогенов. Термостойкость изоляции: +125 °C. Максимальное напряжение: 690 В.
Особенности конструкции:
- в центре соединителя расположено кольцо низкотемпературного припоя;
- по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки.
Порядок монтажа:
- разместите соединитель на одном из проводов, cдвинув его в сторонуот предварительно зачищенных концов жил;
- распушите отдельные проводники и соедините концы жил встык с заходом проводников друг в друга;
- обожмите руками выступающие проводники, сформировав место стыка;
- сдвиньте соединитель на место контакта, расположив поясок припоя по центру соединяемых зачищенных жил;
- используя бутановую горелку или фен, равномерно прогрейте припой со всех сторон до его расплавления;
- дайте изделию остыть.
| Состав набора | Цвет манжеты | сечение (мм²) | ток (А) | кол-во (шт.) |
| ПК-Т 0.34 | белый | 0.25-0.34 | 7 | 10 |
| ПК-Т 1.0 | красный | 0.5-1.0 | 19 | 23 |
| ПК-Т 2.5 | синий | 1.5-2.5 | 27 | 12 |
| ПК-Т 6.0 | желтый | 4.0-6.0 | 46 | 5 |
| Пластмассовая коробка | - | - | - | 1 |
Таблица сравнения характеристик:
 Наименование |
Диапазон сечений max. (мм.кв)
|
Ток (А)
|
Количество в упаковке (шт)
|
 Цена, руб |
| Термоусаживаемые соединительные гильзы КВТ ПК-Т 1.0 (10 шт) в мини-упаковке | 1 | 19 | 10 |
348 ₽
|
| Термоусаживаемые соединительные гильзы КВТ ПК-Т 2.5 (10 шт) в мини-упаковке | 2,5 | 27 | 10 |
392 ₽
|
| Термоусаживаемые соединительные гильзы КВТ ПК-Т 6.0 (10 шт) в мини-упаковке | 6 | 48 | 10 |
459 ₽
|
| Набор термоусаживаемых соединителей под пайку КВТ ПК-Т-50 | 6 | 7/19/27/46 | 50 |
985 ₽
|
| Набор термоусаживаемых соединителей под пайку КВТ ПК-Т-100 | 6 | 7/19/27/46 | 100 |
1 875 ₽
|
Характеристики
- Наконечники, гильзы, разъемы для проводов/кабелей (Кабельная арматура)
-
Видизолированный
-
Типтермоусаживаемая
-
СерияПК-Т
-
Материал изоляциисшитый полиэтилен
-
Цвет манжетысиний, белый, желтый, красный
-
Материалмедь
-
Диапазон сечений max. (мм.кв)6
-
Диапазон сечений min. (мм.кв)0,25
-
Максимальное напряжение (В)690
-
Термостойкость изоляции (°C)125
-
Ток (А)7/19/27/46
-
Вид упаковкипластиковая коробка
-
Количество в упаковке (шт)50
-
Гарантийный срок5 лет
