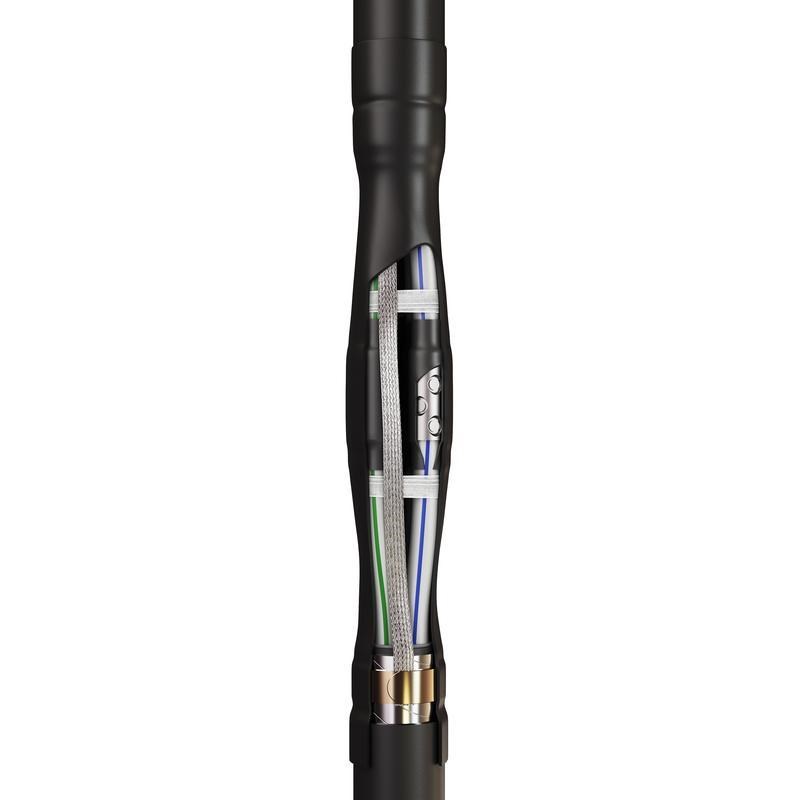

Соединительная кабельная муфта КВТ 3ПСТ(б)-1-150/240
Скидка 10%
Соединительная кабельная муфта КВТ 3ПСТ(б)-1-150/240
Код товара:
1827564
Артикул:
КВТ 74669
Габариты (мм):
1100
x
260
x
10
Вес:
0,77
кг.
Ед. измерения:
шт
Есть в наличии
Количество:
Описание
Соединительная кабельная муфта КВТ 3ПСТ(б)-1-150/240 предназначена для соединения 3-х жильных кабелей:
- с пластмассовой изоляцией;
- с броней и без брони;
- на напряжение до 1 кВ.
Особенности кабельной муфты:
- Соответствует требованиям ГОСТ 13781.0-86.
- Типы монтируемых кабелей:(А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.
- Соединительные изолирующие манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля.
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа.
- Для кабелей с броней используется непаяная система заземления.
- Комплект муфты для кабелей с ленточной броней включает плоский провод заземления и 2 пружины постоянного давления для монтажа провода заземления к бронелентам кабеля.
- Кожух надежно защищает, герметизирует, а в сочетании с дополнительным бандажированием и армирует муфту.
- Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители.
- Высокое качество комплектующих и используемых композиционных материалов.
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ).
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).
- Выпускается по ТУ 3599-006-97284872-2006.
Таблица сравнения характеристик:
 Наименование |
Тип кабеля
|
Количество жил в кабеле
|
Рабочее напряжение, до (кВ)
|
Сечение кабеля max. (мм²)
|
Комплектация
|
 Цена, руб |
| Соединительная кабельная муфта КВТ 3ПСТ-1-16/25 | без брони | 3 | 1 | 25 | без болтовых соединителей |
1 175 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-25/50 | без брони | 3 | 1 | 50 | без болтовых соединителей |
1 322 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-16/25 | с броней | 3 | 1 | 25 | без болтовых соединителей |
1 634 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-70/120 | без брони | 3 | 1 | 120 | без болтовых соединителей |
1 688 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-16/25 (Б) | без брони | 3 | 1 | 25 | с болтовыми соединителями |
1 819 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-150/240 | без брони | 3 | 1 | 240 | без болтовых соединителей |
2 207 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-25/50 | с броней | 3 | 1 | 50 | без болтовых соединителей |
2 271 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-16/25 (Б) | с броней | 3 | 1 | 25 | с болтовыми соединителями |
2 284 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-25/50 (Б) | без брони | 3 | 1 | 50 | с болтовыми соединителями |
2 297 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-70/120 | с броней | 3 | 1 | 120 | без болтовых соединителей |
2 650 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-25/50 (Б) | с броней | 3 | 1 | 50 | с болтовыми соединителями |
3 245 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-150/240 | с броней | 3 | 1 | 240 | без болтовых соединителей |
3 257 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-70/120 (Б) | без брони | 3 | 1 | 120 | с болтовыми соединителями |
3 343 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-70/120 (Б) | с броней | 3 | 1 | 120 | с болтовыми соединителями |
4 194 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ-1-150/240 (Б) | без брони | 3 | 1 | 240 | с болтовыми соединителями |
4 586 ₽
|
| Соединительная кабельная муфта КВТ 3ПСТ(б)-1-150/240 (Б) | с броней | 3 | 1 | 240 | с болтовыми соединителями |
5 682 ₽
|
Характеристики
- Кабельные разъемы
-
Видкабельная муфта
-
Типсоединительная
-
Режим работытермоусадка
-
Сечение кабеля min. (мм²)150
-
Сечение кабеля max. (мм²)240
-
Тип кабеляс броней
-
Изоляция кабеляпластмассовая
-
Количество жил в кабеле3
-
Комплектациябез болтовых соединителей
-
Рабочее напряжение, до (кВ)1
-
Установкав кабельных каналах и грунте
-
Вес (кг)0,77
-
Гарантийный срок эксплуатации5 лет
-
Упаковкап/э пакет
-
Рабочая температура min (°С) КР-50
-
Рабочая температура max (°С) КР+50
Инструкция по монтажу соединительных кабельных муфт КВТ 3ПСТ-1, 3ПСТ(б)-1
