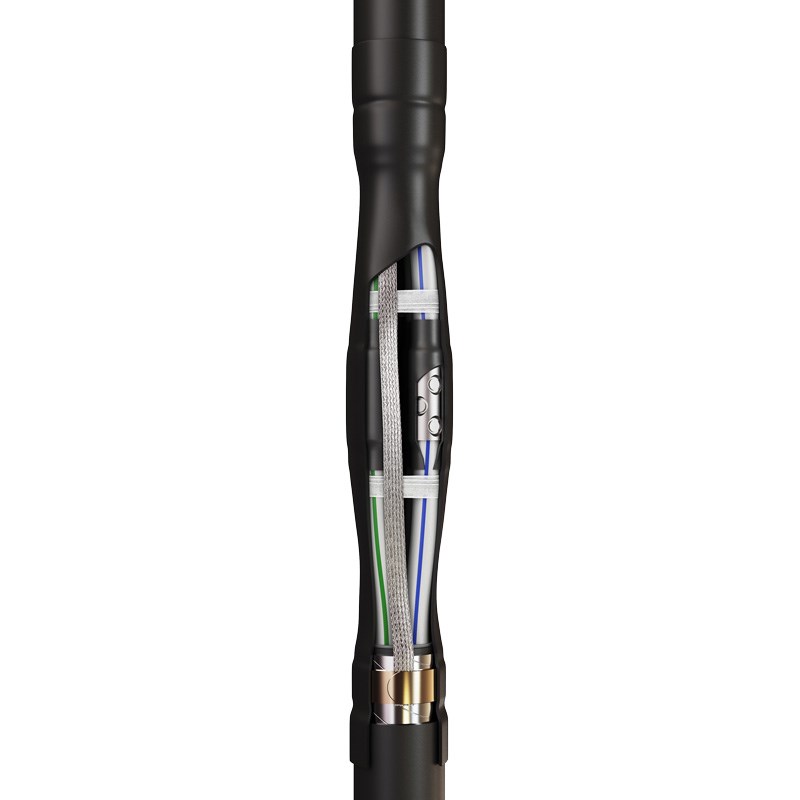

Соединительная кабельная муфта КВТ 4ПСТ(б)-1-25/50 (Б)
Скидка 10%
Соединительная кабельная муфта КВТ 4ПСТ(б)-1-25/50 (Б)
Код товара:
1827573
Артикул:
КВТ 57794
Габариты (мм):
1080
x
160
x
10
Вес:
0,78
кг.
Ед. измерения:
шт
Есть в наличии
Количество:
Описание
Соединительная кабельная муфта КВТ 4ПСТ(б)-1-25/50 (Б) предназначена для соединения 4-х жильных кабелей:
- с пластмассовой изоляцией;
- с броней и без брони;
- на напряжение до 1 кВ.
Особенности кабельной муфты:
- Соответствует требованиям ГОСТ 13781.0-86.
- Типы монтируемых кабелей:
(А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, NYY. - Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля.
- Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа.
- Для кабелей с броней используется непаяная система заземления.
- Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам.
- При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
- Кожух надежно защищает, герметизирует и армирует муфту
- Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители.
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free).
Кабельные муфты (сечение кабеля)
 Наименование |
Тип кабеля
|
Количество жил в кабеле
|
Рабочее напряжение, до (кВ)
|
Сечение кабеля max. (мм²)
|
Комплектация
|
 Цена, руб |
| КВТ 60353 | без брони | 4 | 1 | 25 | без болтовых соединителей |
1 184 ₽
|
| КВТ 57791 | без брони | 4 | 1 | 50 | без болтовых соединителей |
1 540 ₽
|
| КВТ 60355 | с броней | 4 | 1 | 25 | без болтовых соединителей |
1 559 ₽
|
| КВТ 57795 | без брони | 4 | 1 | 120 | без болтовых соединителей |
1 848 ₽
|
| КВТ 60354 | без брони | 4 | 1 | 25 | с болтовыми соединителями |
2 054 ₽
|
| КВТ 57799 | без брони | 4 | 1 | 240 | без болтовых соединителей |
2 078 ₽
|
| КВТ 57792 | с броней | 4 | 1 | 50 | без болтовых соединителей |
2 190 ₽
|
| КВТ 88744 | без брони | 4 | 1 | 400 | без болтовых соединителей |
2 191 ₽
|
| КВТ 60356 | с броней | 4 | 1 | 25 | с болтовыми соединителями |
2 429 ₽
|
| КВТ 57797 | с броней | 4 | 1 | 120 | без болтовых соединителей |
2 623 ₽
|
| КВТ 57793 | без брони | 4 | 1 | 50 | с болтовыми соединителями |
2 812 ₽
|
| КВТ 57802 | с броней | 4 | 1 | 240 | без болтовых соединителей |
3 115 ₽
|
| КВТ 57794 | с броней | 4 | 1 | 50 | с болтовыми соединителями |
3 487 ₽
|
| КВТ 57796 | без брони | 4 | 1 | 120 | с болтовыми соединителями |
4 289 ₽
|
| КВТ 57798 | с броней | 4 | 1 | 120 | с болтовыми соединителями |
4 896 ₽
|
| КВТ 57800 | без брони | 4 | 1 | 240 | с болтовыми соединителями |
5 852 ₽
|
| КВТ 57803 | с броней | 4 | 1 | 240 | с болтовыми соединителями |
6 674 ₽
|
| КВТ 88747 | с броней | 4 | 1 | 400 | с болтовыми соединителями |
9 400 ₽
|
Характеристики
- Кабельные разъемы
-
Видкабельная муфта
-
Типсоединительная
-
Режим работытермоусадка
-
Сечение кабеля min. (мм²)25
-
Сечение кабеля max. (мм²)50
-
Тип кабеляс броней
-
Изоляция кабеляпластмассовая
-
Количество жил в кабеле4
-
Комплектацияс болтовыми соединителями
-
Рабочее напряжение, до (кВ)1
-
Установкав кабельных каналах и грунте
-
Вес (кг)0,78
-
Гарантийный срок эксплуатации5 лет
-
Упаковкап/э пакет
-
Рабочая температура min (°С) КР-50
-
Рабочая температура max (°С) КР+50
Инструкция по монтажу соединительных кабельных муфт КВТ 4ПСТп-1, 5ПСКТп-1, 4ПСТп(б)-1, 5ПСТп(б)-1
